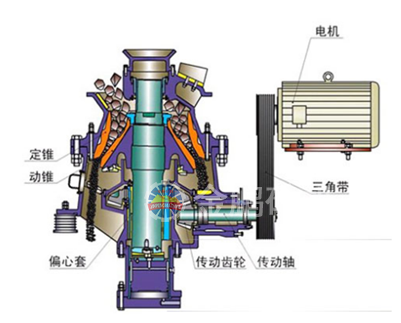

PYY圓錐破碎機工作時：電機帶動破碎機的小齒輪，小齒輪帶動大齒輪，大齒輪組件（大齒輪、大齒輪架、偏心鋼套）帶動偏心套組件（偏心缸套、偏心銅套）和主軸組件（主軸、內錐、內錐襯板）以理論垂直線為中心，在銅襯套內公轉，主軸組件在偏心銅套內以主軸的中心線可以實現自轉?？諜C運行的時候，偏心套組件“抱著”主軸組件和隨大齒輪一同公轉，當物料加入到破碎腔后，主軸總成（主軸、內錐）在物料的阻力下在偏心銅套內緩慢的自轉。內錐的運行軌跡看起來是在破碎腔內來回擺動，同時緩慢的旋轉。物料被擺動的內錐擠壓破碎。支撐套與架體連接處靠液壓缸壓緊，當破碎機內落入金屬塊等不可破碎物體時，單缸的動錐由底部液壓活塞托起，起到排放口調整和過鐵保護、反復起落排除堵礦的作用。
1、液壓調節排料口，結合人性化設計，調整排料口大小時采用液壓方式調節，只需按鈕控制，即省工又省事，并且可實現無極調整，調節可控性高。
2、單缸液壓調節主軸、錐體整體升降達到調節排料口大小的目的，并解決了側缸和上機架傾斜損壞主機的問題。 液壓自動調節工作壓力系統，破碎腔內有時會不可避免地進入超破碎壓力物料，壓力調節系統自動啟動，進行卸壓保護，排料口自動放大，讓不可破碎物通過排料口排出機器，達到保護設備目的。
3、易損壞件更換快捷，為了節省易損件的更換時間，經過精心設計和加工，軋臼壁與錐體之間結合面貼合穩固、牢靠，不再灌充填補劑，省去了每次換件的剔除和填充，并且軋臼壁的安裝牢靠，也省去了填充料的資金浪費。
4、液壓工作壓力低，整個設備的液壓系統工作壓力都較低(不屬高壓液力系統)，對液壓件及主機壓力較小，液壓系統更持久穩定，省去對液壓系統的擔心。
5、安裝運輸方便快捷，由于該機型設計先進、高效、其體積和重量都相對較小，對吊裝、運輸、換件、檢修的要求較低。
PYY圓錐破碎機 | |||||||||||
| 機型 | 腔型 | 給料口 | 最大給料粒度 | 最小排料 | 最大排料 | 電機功率 | 重量 | ||||
| 沖程 | 沖程 | 沖程 | 沖程 | 沖程 | 沖程 | ||||||
| PYY100 | 16 | 22 | 16 | 22 | 90 | 6000 | |||||
| A | 150 | 120 | 12 | 15 | 39 | 37 | |||||
| B | 130 | 105 | 10 | 11 | 33 | 31 | |||||
| C | 100 | 85 | 7 | 9 | 33 | 30 | |||||
| D | 40 | 32 | 5 | 6 | 31 | 29 | |||||
| PYY200 | 18 | 25 | 18 | 25 | 160 | 10600 | |||||
| A | 220 | 180 | 18 | 22 | 35 | 30 | |||||
| B | 150 | 120 | 15 | 19 | 35 | 30 | |||||
| C | 80 | 60 | 9 | 12 | 35 | 30 | |||||
| D | 40 | 32 | 6 | 8 | 35 | 30 | |||||
| PYY300 | 25 | 32 | 25 | 32 | 250 | 15500 | |||||
| A | 230 | 190 | 20 | 25 | 45 | 40 | |||||
| B | 150 | 125 | 17 | 20 | 45 | 40 | |||||
| C | 80 | 60 | 10 | 13 | 40 | 35 | |||||
| D | 40 | 32 | 6 | 8 | 40 | 35 | |||||
| PYY500 | 25 | 32 | 40 | 25 | 32 | 40 | 315 | 22500 | |||
| A | 230 | 180 | 22 | 26 | 30 | 50 | 45 | 40 | |||
| B | 150 | 125 | 19 | 22 | 26 | 48 | 43 | 38 | |||
| C | 100 | 80 | 12 | 14 | 16 | 40 | 35 | 30 | |||
| D | 50 | 40 | 8 | 10 | 12 | 30 | 25 | 20 | |||
| 機型 | 沖程 | 緊邊排料口（mm） | ||||||||
| 8 | 12 | 16 | 20 | 25 | 30 | 35 | 40 | 45 | ||
| PYY100 | 16 | 35-40 | 45-55 | 55-65 | 65-75 | 75-85 | 90-100 | 105-115 | ||
| 22 | 45-50 | 55-65 | 65-75 | 75-90 | 85-105 | 100-125 | 115-135 | |||
| PYY200 | 18 | 65-75 | 75-90 | 85-105 | 100-125 | 135-150 | 160-175 | 170-190 | ||
| 25 | 90-110 | 110-130 | 125-155 | 160-180 | 185-210 | |||||
| PYY300 | 25 | 100-120 | 110-135 | 130-160 | 150-180 | 170-200 | 200-230 | 230-260 | 250-290 | 270-310 |
| 32 | 110-135 | 130-150 | 160-200 | 180-220 | 200-250 | 230-280 | 260-310 | 280-320 | 300-340 | |
| PYY500 | 25 | 100-120 | 120-150 | 140-170 | 160-190 | 190-220 | 220-250 | 250-280 | 280-310 | 330-370 |
| 32 | 150-170 | 170-200 | 200-230 | 250-270 | 280-300 | 310-340 | 370-420 | 430-500 | ||
| 40 | 180-200 | 210-240 | 250-280 | 300-330 | 330-380 | 370-420 | 430-500 | |||
| 液壓圓錐破碎機(中碎型) | |||||||||||
| 機型 | 腔型 | 給料口 | 最大給料粒度 | 最小排料 | 最大排料 | ||||||
| 沖程 | 沖程 | 沖程 | 沖程 | 沖程 | 沖程 | 電機功率 | 重量 | ||||
| PYYZ100 | 16 | 22 | 16 | 22 | 90 | 6000 | |||||
| A | 150 | 120 | 12 | 15 | 39 | 37 | |||||
| B | 130 | 105 | 10 | 11 | 33 | 31 | |||||
| C | 100 | 85 | 7 | 9 | 33 | 30 | |||||
| D | 40 | 32 | 5 | 6 | 31 | 29 | |||||
| PYYZ200 | 18 | 25 | 18 | 25 | 160 | 10600 | |||||
| A | 220 | 180 | 18 | 22 | 35 | 30 | |||||
| B | 150 | 120 | 15 | 19 | 35 | 30 | |||||
| C | 80 | 60 | 9 | 12 | 35 | 30 | |||||
| D | 40 | 32 | 6 | 8 | 35 | 30 | |||||
| PYYZ300 | 25 | 32 | 25 | 32 | 250 | 15500 | |||||
| A | 230 | 190 | 20 | 25 | 45 | 40 | |||||
| B | 150 | 125 | 17 | 20 | 45 | 40 | |||||
| C | 80 | 60 | 10 | 13 | 40 | 35 | |||||
| D | 40 | 32 | 6 | 8 | 40 | 35 | |||||
| PYYZ500 | 25 | 32 | 40 | 25 | 32 | 40 | 315 | 22500 | |||
| A | 230 | 180 | 22 | 26 | 30 | 50 | 45 | 40 | |||
| B | 150 | 125 | 19 | 22 | 26 | 48 | 43 | 38 | |||
| C | 100 | 80 | 12 | 14 | 16 | 40 | 35 | 30 | |||
| D | 50 | 40 | 8 | 10 | 12 | 30 | 25 | 20 | |||
| 機型 | 沖程 | 緊邊排料口（mm） | ||||||||
| 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | ||
| PYYZ100 | 16 | 135-150 | 145-160 | 155-175 | 165-185 | 175-190 | 180-205 | |||
| 22 | 160-180 | 170-200 | 180-210 | 190-220 | 200-230 | 205-230 | ||||
| PYYZ200 | 18 | 160-190 | 180-210 | 200-230 | 230-250 | 250-270 | 270-300 | |||
| 25 | 190-240 | 210-260 | 230-280 | 260-310 | 290-340 | 310-370 | ||||
| PYYZ300 | 25 | 250-300 | 290-340 | 320-350 | 350-380 | 380-410 | 410-440 | 440-470 | ||
| 32 | 340-390 | 370-420 | 400-440 | 430-470 | 470-500 | 500-510 | 530-540 | |||
| PYYZ500 | 25 | 300-350 | 330-380 | 370-420 | 400-450 | 430-480 | 460-510 | 500-550 | ||
| 32 | 500-550 | 550-600 | 600-650 | 650-700 | 700-750 | 750-800 | ||||
| 40 | 650-700 | 700-750 | 750-800 | 525-875 | 900-950 | 950-1000 | ||||
| 外形尺寸 | |||||
| 機型 | A | B | C | D | E |
| PYY100 | 1320 | 1120 | 1550 | 2104 | 1620 |
| PYY200 | 1670 | 1320 | 1667 | 2645 | 2061 |
| PYY300 | 1850 | 1660 | 2046 | 2837 | 2210 |
| PYY500 | 2200 | 1700 | 2133 | 3133 | 2531 |
| PYYZ100 | 1310 | 1480 | 1686 | 2424 | 1704 |
| PYYZ200 | 1670 | 1530 | 1677 | 2645 | 2061 |
| PYYZ300 | 1850 | 1660 | 2046 | 2837 | 2210 |
| PYYZ500 | 2200 | 2400 | 2133 | 3600 | 2531 |
