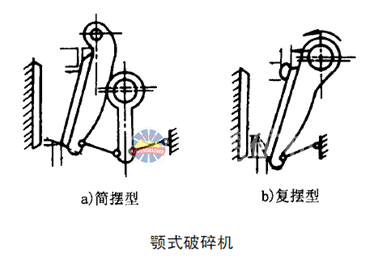

顎式破碎機的結構比較簡單，主要由機架、工作機構、傳動機構、調節裝置、保險裝置和潤滑系統等部分組成。具有簡擺型和復擺型兩種。

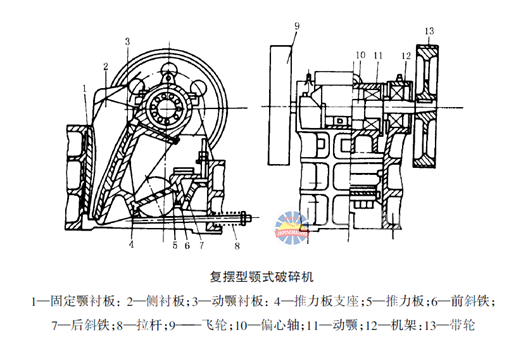

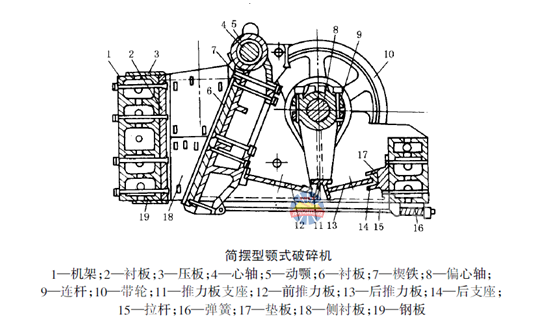

兩種形式破碎機的結構：

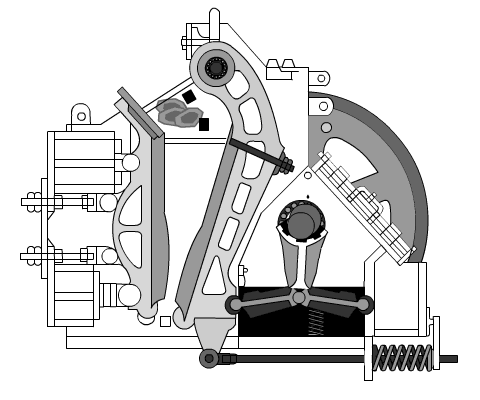

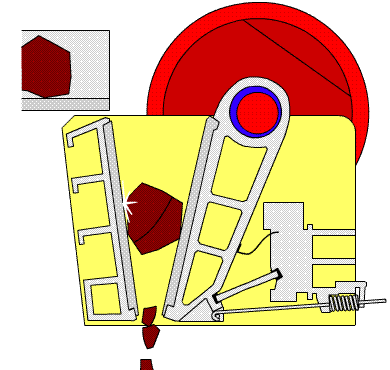

顎式破碎機盡管有多種結構型式，但其工作原理是相同的，即通過動顎的周期性運動來破碎物料。在動鄂繞懸掛心軸向固定顎擺動的過程中，位于兩顎板之間的物料便受到壓碎、劈裂和彎曲等綜合作用。開始時，壓力較小，使物料的體積縮小，物料之間互相靠近、擠緊；當壓力上升到超過物料所能承受的強度時，即發生破碎。反之，當動顎離開固定顎向相反方向擺動時，物料則靠自重向下運動。動顎的每一個周期性運動就使物料受到一次壓碎作用，并向下排送一段距離。經若干個周期后，被破碎的物料便從排料口排出機外。
較大型顎式破碎機大皮帶輪及配重輪與主軸的連接采用漲緊套形式，更換軸承方便。
| 進料口 尺寸 長×寬 （mm） | 排料口調定范圍（mm） | 最大進料粒度（mm） | 生產能力（T/h） | 偏心輪轉速（r/min） | 電動機功率（KW） | 外形尺寸 （長×寬×高） (mm) | 機器重量（kg） |
PE-100×150 | 100×150 | 5-20 | 80 | 0.5-2 | 300 | 2.2 | 525×535×605 | 230 |
PE-150×250 | 150×250 | 10-40 | 125 | 2-6 | 300 | 5.5 | 875×745×935 | 1100 |
PE-200×350 | 200×350 | 10-50 | 160 | 6-10 | 300 | 11 | 1080×1060×1088 | 1600 |
PE-250×400 | 250×400 | 20-60 | 210 | 8-16 | 300 | 15 | 1108×1090×1392 | 1850 |
PE-250×500 | 250×500 | 20-80 | 210 | 13-21 | 300 | 18.5 | 1360×1450×1440 | 3100 |
PE-400×600 | 400×600 | 40-100 | 350 | 14-36 | 275 | 30 | 1650×1748×1520 | 5800 |
PE-500×750 | 500×750 | 50-120 | 400 | 30-80 | 250 | 45 | 1900×1876×1821 | 9000 |
PE-600×900 | 600×900 | 75-200 | 480 | 56-192 | 250 | 55-75 | 2280×2245×2320 | 18700 |
PEX-150×750 | 150×750 | 10-40 | 120 | 8-25 | 320 | 15 | 1210×1572×1045 | 2800 |
PEX-200×1000 | 200×1000 | 15-40 | 160 | 12-50 | 330 | 22 | 1860×1385×1200 | 5200 |
PEXS-250×750 | 250×750 | 20-60 | 210 | 10-745 | 320 | 22 | 1520×1728×1380 | 5000 |
PEX-250×1000 | 250×1000 | 20-50 | 210 | 15-50 | 330 | 30 | 1550×1990×1370 | 6500 |
PEXS-250×1200 | 250×1200 | 20-60 | 210 | 20-70 | 320 | 45 | 1530×2285×1625 | 9000 |
ZG-PE-250×400 | 250×400 | 20-60 | 200 | 8-16 | 300 | 15 | 1430×1316×1296 | 2800 |
ZG-PE-250×500 | 250×500 | 20-80 | 210 | 13-21 | 285 | 18.5 | 1425×1420×1417 | 3300 |
ZG-PE-400×600 | 400×600 | 40-100 | 350 | 14-36 | 275 | 30 | 1700×1732×1656 | 6500 |
ZG-PE-600×900 | 600×900 | 75-200 | 460 | 56-192 | 250 | 55 | 2240×2150×2400 | 15400 |
ZG-PEX-150×750 | 150×750 | 10-40 | 120 | 8-25 | 320 | 15 | 1210×1572×1045 | 3500 |
ZG-PEX-250×750 | 250×750 | 20-60 | 210 | 10-45 | 320 | 22 |
1751×1400×1515 | 4900 |
ZG-PEX-250×1000 | 250×1000 | 20-50 | 210 | 15-50 | 330 | 30 | 1550×1990×1370 | 6800 |
ZG-PEX-250×1200 | 250×1200 | 20-60 | 210 | 20-70 | 320 | 45 | 1670×2190×1430 | 9000 |
PE-750×1060 | 750×1060 | 80-140 | 630 | 130-260 | 250 | 110 | 2620×2302×3110 | 28000 |
